Dataforth的SCM5B模块设计具有完全隔离的计算机侧电路，可从电源公共端（引脚16）浮动至±50V。这种完全隔离意味着输出开关的正常运行不需要I/O公共端之间的连接。如果需要，只要将引脚22（读出允许引脚）与I/O公共端（引脚19）连接，输出开关便可连续接通。

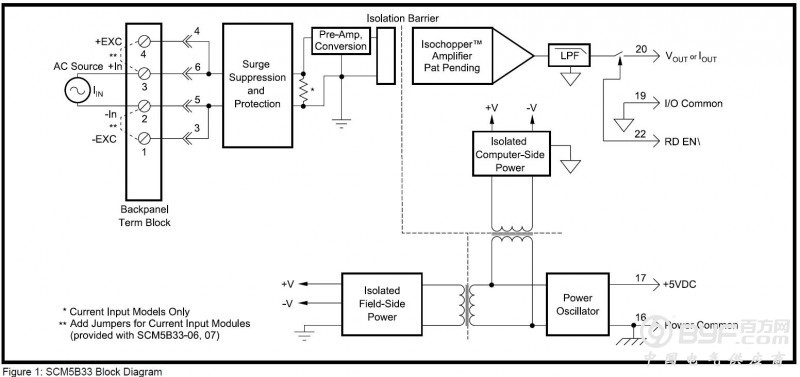

        现场电压或电流输入信号通过前置放大器和MS转换器在隔离安全栅的现场侧处理。准换后的DC信号用专门的斩波电路斩波并在变压器隔离安全栅的两侧传送，抑制共模尖脉冲和电涌的传输。

       计算机一侧电路将信号再现、滤波并转换成工业标准输出，模块采用+5VCD，±5%供电。

       对于电流输出型号，需要4.2V至26V的外部环路电源。环路电源带串联负载连接在引脚20（+）和引脚19（-）之间。

DATAFORTH模块SCM5B33特性

•连接RMS电压（0-300V）或RMS电流（0-5V）

•设计的标准频率为45Hz至1000Hz（延伸范围至20kHz）

•与标准电流和电压互感器兼容

•工业标准输出可以是0-1mA,0-20mA,4-20mA,0-5V或0-10VCD

•±0.25%工厂校准的精度（精度等级0.2）

•1500Vrms连续变压器隔离

•输入过载保护达480V最大（峰值AC&DC）或10A RMS连续

•ANSI/IEEE C37.90.1瞬态保护

•经CSA认证，符合CE规定

•符合ATEX规定（除SCM5B33-04x,-05x）

       北京康泰电子有限公司是Dataforth公司正式授权的中国经销商，全面负责其在中国的市场推广、产品销售和技术支持及售后维修服务。（联系电话：010-62329030）
