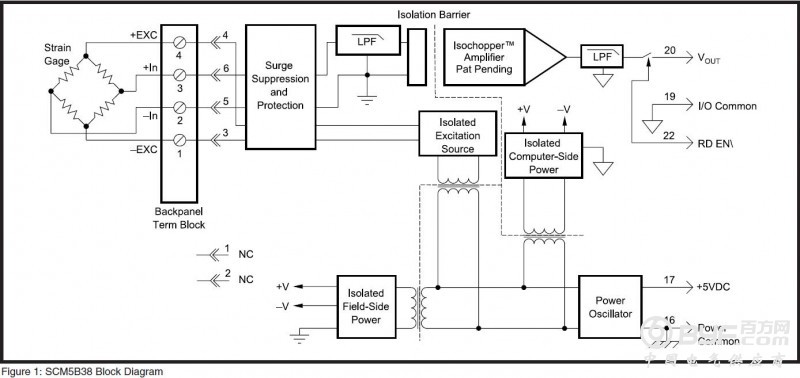

放大并转换成高电平模拟电压输出（如下图 1）。这一电压输出是由逻辑开关控制的，可使这些模块无需外部多路转换器，更可共享公共模拟总线。

        DATAFORTH的SCM5B模块设计具有完全隔离的计算机侧电路，可从电源公共端（引脚16）浮动至±50V。这种完全隔离意味着输出开关的正常运行不需要I/O公共端和电源公共端之间的连接。如果需要，只要将引脚22（Read Enable pin）与I/O公共端，引脚19连接，输出开关便可连续接通。

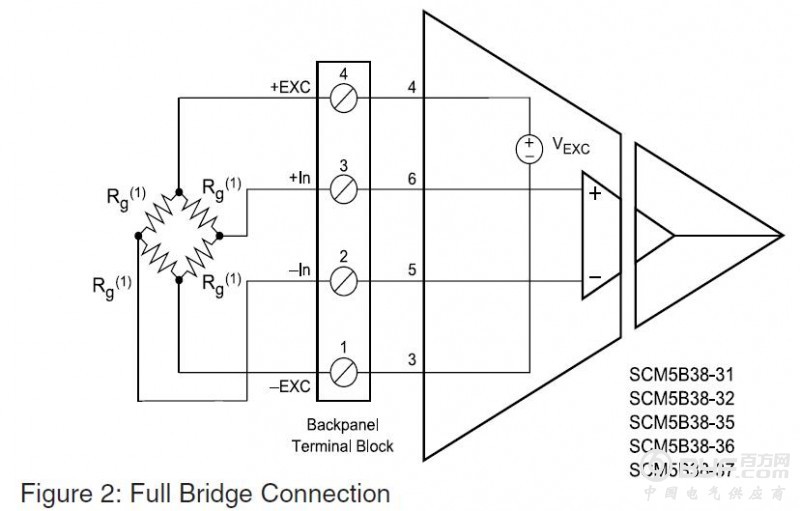

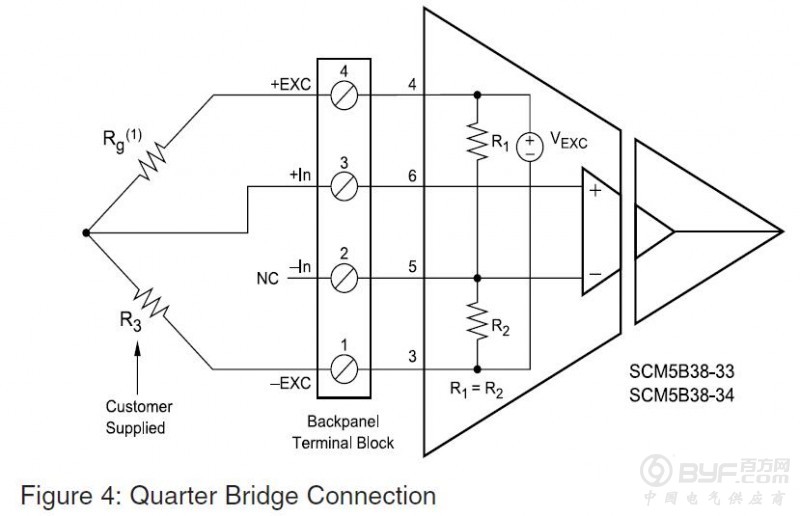

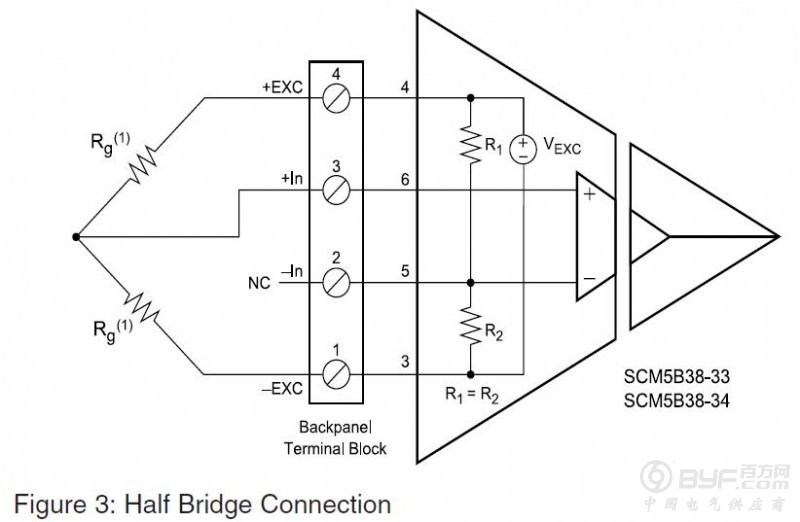

        DATAFORTH的SCM5B38可以采用标准的100Ω至10kΩ的电阻，与全桥或半桥传感器接口。采用匹配的桥路电阻（在+10V激励达±1mV）允许使用低成本的半桥或四分之一桥传感器（如图2、3、4）。

        DATAFORTH的SCM5B模块为应变提供非常稳定的10V或3.333V激励电源。激励电源是完全隔离的，可使放大器输入在激励电压的整个范围操作。这一特性在实际应用中具有明显的灵活性。作为标准可提供2mV/V，3mV/V或10mV/V的满刻度灵敏度。采用10V激励时，相应的满刻度输入范围分别为±20mV，±30mV或±100mV，满刻度输出±5V。

       现场侧经初步滤波之后，输入信号由专用的斩波电路斩波。用变压器耦合提供隔离，再使用专用技术抑制共模尖脉冲或浪涌的传输。模块采用+5VCD，±5%供电。

       在SCM5B38模块上的特殊输入电路可保护信号输入和240VAC以内隔离激励电源。



DATAFORTH的SCM5B38特性：

• 可接入100Ω-10kΩ，全桥、半桥或四分之一桥应变

• 高电平电压输出

• 1500Vrms变压器隔离

• ANDI/IEEE C37.90.1瞬态保护

• 240VAC连续输入保护

• 完全隔离的激励电源

• 160dB CMR（共模抑制）

• 4Hz信号带宽

• ±0.03%精度

• ±0.01%线性度

• ±1μV/℃漂移

• 经CSA认证，获得FM批准，符合CE和ATEX规定

• 统一载板上可混插不同型号的SCM5B模块
